井式炉
    发布时间: 2025-04-17 08:06

井式炉是一种垂直放置工件的周期作业式热处理设备，因炉体呈井状而得名。其核心结构包括：

  • 炉膛：圆柱形或方形竖井，由耐火砖或全纤维材料砌筑，内壁可附加加热元件。

  • 炉盖：升降式或翻转式，通过液压或电动驱动，密封方式包括水封、砂封或橡胶密封。

  • 加热系统：电阻丝、硅碳棒或辐射管，采用分区布置以实现温度均匀性。

  • 控制系统：PID温控仪表+PLC逻辑控制，支持多段升温曲线编程。

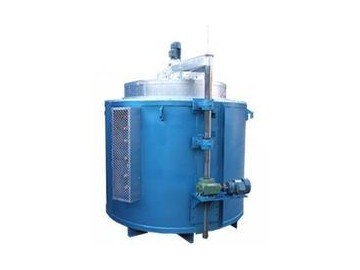

井式炉

一、结构特点

  1. 垂直井状炉膛：工件垂直吊装入炉，适合长轴类、盘类工件，减少变形风险。

  2. 分区加热系统：电阻丝或辐射管分层布置，配合强制循环风机，确保炉温均匀性（≤±5℃）。

  3. 密封设计：炉盖采用水封、砂封或橡胶密封，可选配氮气保护，防止氧化脱碳。

  4. 模块化扩展：可集成真空系统、淬火油槽、碳势控制等装置，适应多种工艺需求。

二、应用领域


行业典型工艺工件示例
机械制造齿轮渗碳淬火、曲轴正火变速箱齿轮、发动机曲轴
航空航天钛合金固溶处理、高温合金时效航空发动机叶片、涡轮盘
汽车工业轴承钢退火、模具钢调质轴承内外圈、热作模具
新能源锂电池正极材料烧结、磁性材料热处理磷酸铁锂材料、钕铁硼磁体
军工领域炮管内壁淬火、装甲钢热处理火炮身管、坦克装甲板


三、技术参数示例


参数项参数值说明
型号RTJ-600-10额定功率600kW，额定温度1000℃
炉膛尺寸Φ1200×1800 mm直径×高度
最大装载量3吨钢制工件
加热方式电加热（可选燃气）电阻丝+辐射管复合加热
控温精度±1℃PID调节，支持RS485通讯
升温速率5-25℃/min可调根据工艺曲线编程
炉温均匀性≤±5℃（空载）符合GB/T 9452标准
电源要求380V/50Hz/3相需配备专用变压器
安全装置超温报警、漏电保护、急停符合CE认证

井式炉通过垂直装料、分区加热和模块化设计，在长轴类、盘类工件的热处理中具有显著优势，技术参数可根据工艺需求灵活调整。
